Display Plotech 194V-0 (320 x 240) Sonderposten aus Insolvenz, Conergy
48,50 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Display Plotech 194V-0 (320 x 240) Sonderposten aus Insolvenz, Conergy"
Das Display der Marke Plotech 194V-0 ist nagelneu, 100% OK, noch mit aufgeklebter Schutzfolie!
Es war wohl in einigen Solar-Wechselrichtern von Conergy / SunTechnics eingebaut.
Technische Daten:
- Displayinnenmaße: 9 x 12cm
- Auflösung: 320x240

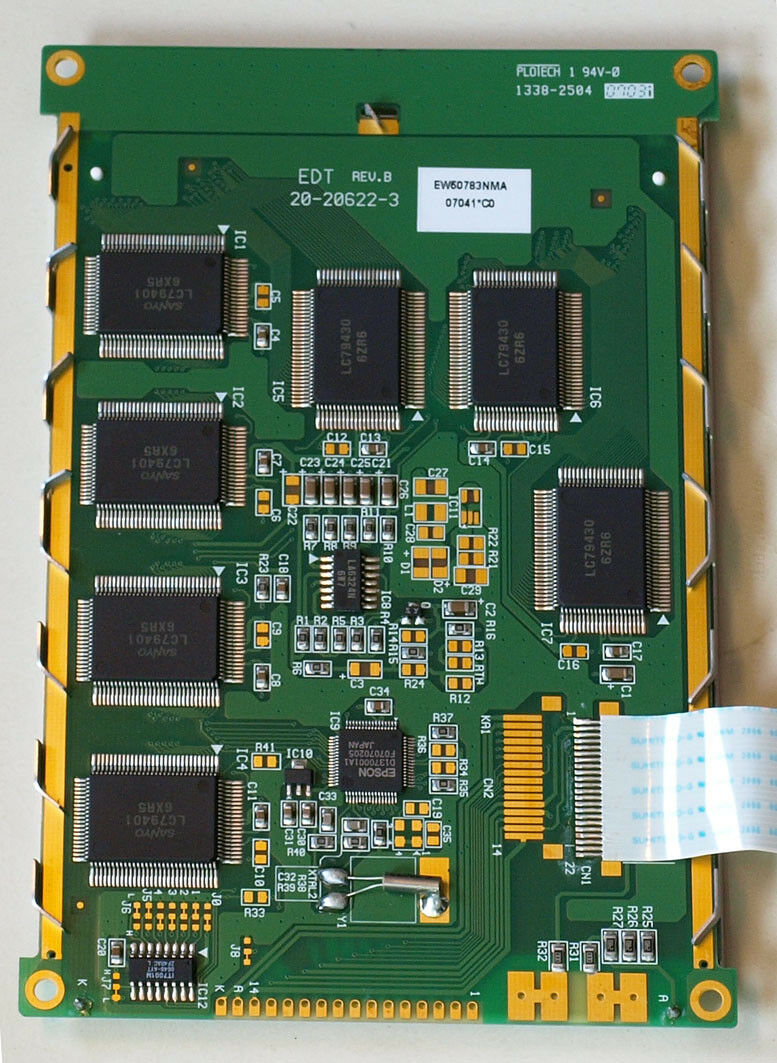

- Chips: LC79401 LC79430
- EW50783NMA EDT 20-20622-3 1338-2504
- Integrierter Font Table. 3 Layer.
Anschlußbelegung, die uns von einem Kunden zur Verfügung gestellt wurde:
1 GND
2 3,3 - 5V
3 Vo
4 A0
5 WR#
6 RD#
7 D0
8 D1
.
14 D7
15 CS#
16 RST#
17 VEE -> ist aber auf der Platine nicht bestückt. D.h. die neg Kontrastspannung von -10 bis ca. -17V muß extern erzeugt werden
18 CNF3 (80 oder 86 indirect Adress Mode)
19 - 20 ? evtl. n.C.
21 BL A 5Volt
22 BL K GND
Einen seriellen Controller hat Meik Dittmann von MeDiSys gefertigt. Dieser kann für ? 19,95 von Ihm bezogen werden. EMail: von_Ebay_verboten
Beschreibung des Controllers: PDF
Der serielle Controller (hier im Foto unten) ist nicht im Lieferumfang, kann aber von MeDiSys - Meik Dittmann eMail: MeDiSys@arcor.de bezogen werden (? 19,95)
