Amperemeter LED +/-100A, induktive Messung!!!
Universal-Amperemeter für Gleichstrom. Die Strommessung erfolgt über den mitgelieferten Induktions-Messaufnehmer, welcher hinten in die Anzeige gesteckt wird. Daher gibt es keinen Spannungsverlust! Einfach Kabel durchführen - fertig! Gleiches Funktionsprinzip wie bei Zangenamperemetern. Der Strom wird in beide Richtungen gemessen. So können auch "Rückwärts-ströme" messen werden. (z.B. Rekuperation bei Elektrofahrzeugen) Es erscheint dann ein Minus-Zeichen vor dem Wert. Der Induktions-Messaufnehmer von Honeywell wird mit einem 40cm Kabel geliefert und kann verlängert werden! Leicht abgedunkelte Front, daher gut ablesbar. Zu diesem Amperemeter passend (gleiches Gehäuse und gleiche Abmessungen) führen wir auch Voltmeter und Thermometer. Technische Daten: Ziffernhöhe: 14 mm Messbereich: bis 99,9A Auflösung: 0,1 A Genauigkeit: 0,5 A Taktung in 0,5A-Schritten. Einbau-Maße (Öffnung): 72 x 40 mm Einbau-Tiefe: 24 mm Betriebsspannung: 6 - 30 V Stromverbrauch: ca. 40 mA LED-Farbe: rot Induktions-Messaufnehmer-Öffnung: 20x10mm incl. Anschlusskabel (gesteckt): 20 cm
Volt+Amperemeter 99V/10A hell und schnell Dual
Beschreibung: Kombianzeige für Gleich-Spannung und Strom. Mit eingebauten 10A Shunt. Ab 3,5 Volt keine extra Spannungsversorgung nötig! Abgedunkelte Front, daher gut ablesbar. Besonderheiten: sehr schnell, ca. 5x /sek. Technische Daten: Zifferhöhe: 7 mm Betriebsspannung: DC 4 - 30V Messbereich Strom: 0,01 - 9,99A DC Messbereich Spannung: bis 99,9V DC Genauigkeit: 0,05 A / 0,1 V Einbaumaße: 45,5 x 26 mm Außenmaße L/B/T: 48 x 29 x 20 mm Stromverbrauch: nur 10-15mA LED-Farbe: grün, rot incl. 2x Anschlusskabel (gesteckt): ca. 10cm Hinweise: Einzigartig macht diese Kombi-Anzeige, daß die Versorgungsspannung einen Bezug zur Meßspannung haben darf! (galvanische Trennung ist nicht nötig) Somit kann eine externe Spannungsversorgung der Kombi-Anzeige entfallen. Allerdings darf dann die Spannung 30V nicht überschreiten! Anschlußbelegung, Beispiel 1: (Verbraucher an einer 12V Batterie) Die Speisung der Anzeige erfolgt von der gleichen Batterie! Batterie Plus an rotes und gelbes Kabel der Kombi-Anzeige. Batterie Minus an das dicke schwarze Kabel der Kombi-Anzeige. Verbraucher Plus direkt an Batterie Plus Verbraucher Minus an das dicke rote Kabel der Kombi-Anzeige. Das dünne schwarze Kabel wird nicht angeschlossen, da die Kombi-Anzeige in diesem Fall von der Batterie mitversorgt wird. Anschlußbelegung, Beispiel 2: (Verbraucher an einer 48V Batterie) Die Speisung der Anzeige muß hierbei von einer externen Spannungsquelle erfolgen! Batterie Plus direkt an Verbraucher Plus und an das gelbe Kabel der Kombi-Anzeige . Batterie Minus an das dicke schwarze Kabel der Kombi-Anzeige. Verbraucher Minus an das dicke rote Kabel der Kombi-Anzeige. Das dünne schwarze Kabel der Kombi-Anzeige kommt an Minus der externen Spannungsquelle! (Max. 30V) Das dünne rote Kabel der Kombi-Anzeige kommt an Plus der externen Spannungsquelle!

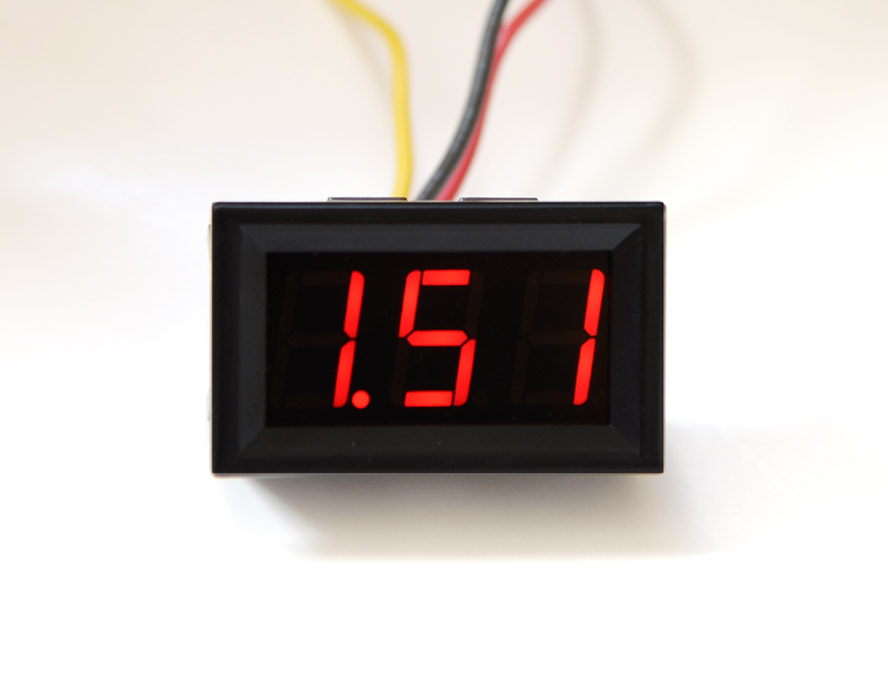

Amperemeter bis 10A, glattes Display, red. Helligkeit (SH-A10)
Amperemeter mit eingebauten 10A Shunt. Ab 3,5 Volt keine extra Spannungsversorgung nötig! Besonderheiten: Glattes, stark abgedunkeltes Display bei allen LED-Farben - daher im Innenbereich nicht blendend. Technische Daten: Zifferhöhe: 14 mm Betriebsspannung: DC 4 - 30V Messbereich: 0,05 - 9,99A Auflösung 0,01 A Genauigkeit: 0,1 A Außenmaße L/B/T: 48 x 29 x 20 mm Einbaumaße: 45,5 x 26 mm Stromverbrauch: nur 10-15mA LED-Farbe: währbar incl. Anschlusskabel (gesteckt): 10cm Hinweise: Einzigartig macht dieses Amperemeter, daß die Versorgungsspannung einen Bezug zur Meßspannung haben darf! (galvanische Trennung ist nicht nötig) Somit kann eine externe Spannungsversorgung des Amperemeters entfallen. Das Amperemeter wird in die Minusleitung eingebaut. Anschlußbelegung liegt bei. Beispiel-Anschlußbelegung, (Verbraucher an einer 12V Batterie) Batterie Plus an rotes Kabel vom Amperemeter. Batterie Minus an schwarzes Kabel des Amperemeters. Verbraucher Plus direkt an Batterie Plus Verbraucher Minus an das gelbe Kabel des Amperemeters.
Amperemeter bis 10A LED 4-30V hell und schnell (Xi-A10R)
Amperemeter mit eingebauten 10A Shunt. Ab 4 Volt keine extra Spannungsversorgung nötig! Leicht abgedunkelte Front, daher gut ablesbar. Besonderheiten: sehr schnell, ca. 5x /sek. und überdurchschnittlich hell. Technische Daten: Ziffernhöhe: 14 mm Messbereich: 0,02 - 9,99 A Auflösung 0,01A Genauigkeit: 0,1 A Einbaumaße: 46 x 27 mm Außenmaße L/B/T: 48 x 29 x 20 mm Betriebsspannung 4 - 30V Stromverbrauch: nur 10-15mA LED-Farbe: rot incl. Anschlusskabel (gesteckt): 20cm Hinweise: Einzigartig macht dieses Amperemeter, daß die Versorgungsspannung einen Bezug zur Meßspannung haben darf! (galvanische Trennung ist nicht nötig) Somit kann eine externe Spannungsversorgung des Amperemeters entfallen. Anschlußbelegung, Beispiel (Verbraucher an einer 12V Batterie) Batterie Plus an das dünne rote Kabel des Amperemeter. Batterie Minus an das dicke schwarze Kabel des Amperemeters. Verbraucher Plus direkt an Batterie Plus Verbraucher Minus an das dicke rote Kabel des Amperemeters. Wenn Sie alles richtig gemacht haben muß das dünne schwarze Kabel über sein, da ja das Amperemeter in diesem Fall von der Batterie mitversorgt wird.
